RD RD6012 RD6018 Schaltnetzteilgehäuse S800 – Professionelles Elektroinstallationskit für Iron Shell Spannungswandler

Verwenden Sie dann ein kurzes braunes Kabel, um den Wippschalter und das stromführende Kabel (L) der Wechselstromsteckdose zu verbinden. Verwenden Sie das blaue Kabel, um den Neutralleiter (N) der Wechselstromsteckdose und den Neutralleiter (N) des Schaltnetzteils zu verbinden;5. Verwenden Sie ein gelbgrünes zweifarbiges Kabel, um das Erdungskabel (E) der Wechselstromsteckdose und das Erdungskabel (〨) des Schaltnetzteils zu verbinden.

Schalten Sie den Ausgang ein, um zu sehen, ob der Ausgang normal ist.3. Zusammenbau der Rückplatine: Installieren Sie den Wippschalter und die Wechselstromsteckdose auf der unteren Platine.4. Schließen Sie die Kabel an die Stromversorgung des Schalters an: (gefährlich, Laien sollten die Bedienung nicht durchführen); Verwenden Sie ein langes braunes Kabel, um den Wippschalter und das stromführende Kabel (L) der Schalterstromversorgung zu verbinden.

Verwenden Sie 2 rote Kabel, um den IN des grünen Anschlusses und die positiven Elektroden zu verbinden ( V) und verwenden Sie 2 schwarze Kabel, um die (IN-) der Anschlüsse und die negativen Elektroden (COM) zu verbinden. Installieren Sie die Temperatursensor-Erweiterungsplatine auf der Rückseite. Wenn Sie eine externe Temperaturerkennung verwenden müssen, können Sie ein externes Temperatursensorkabel anschließen Seien Sie am Ende des Falles und testen Sie.

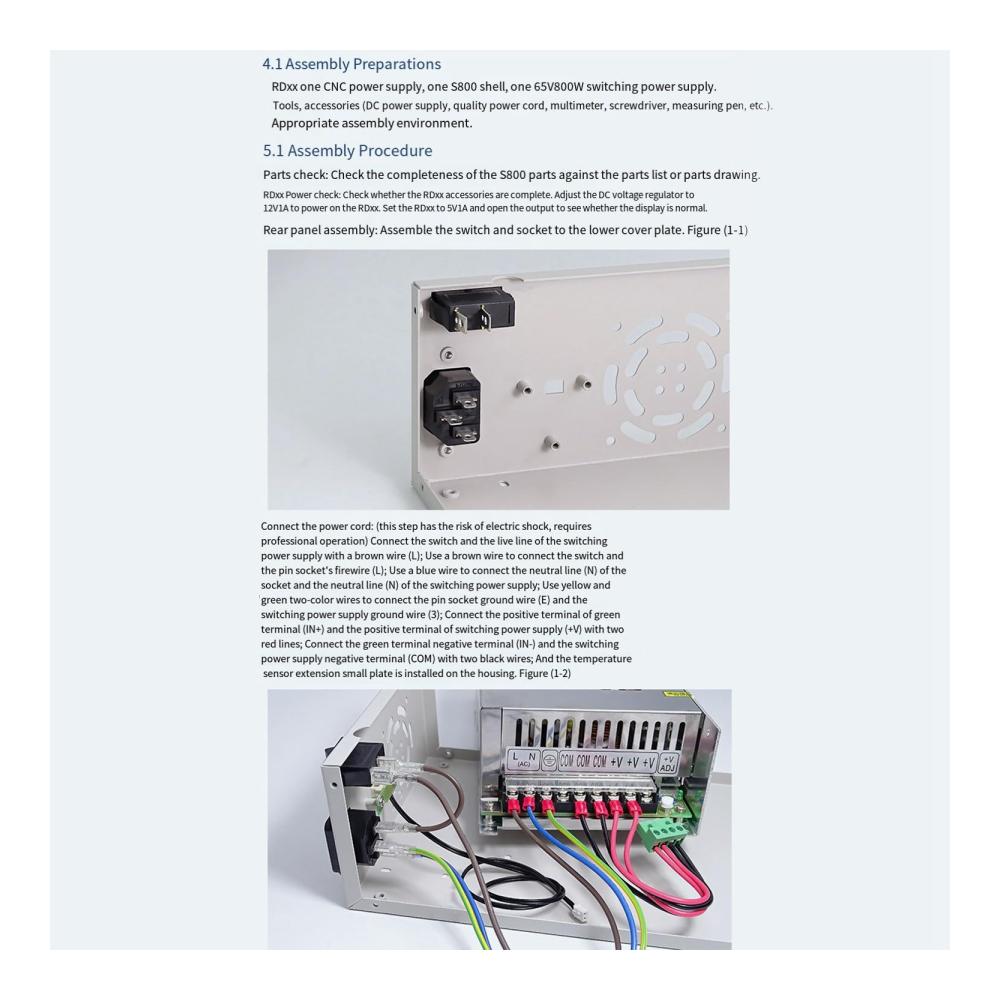

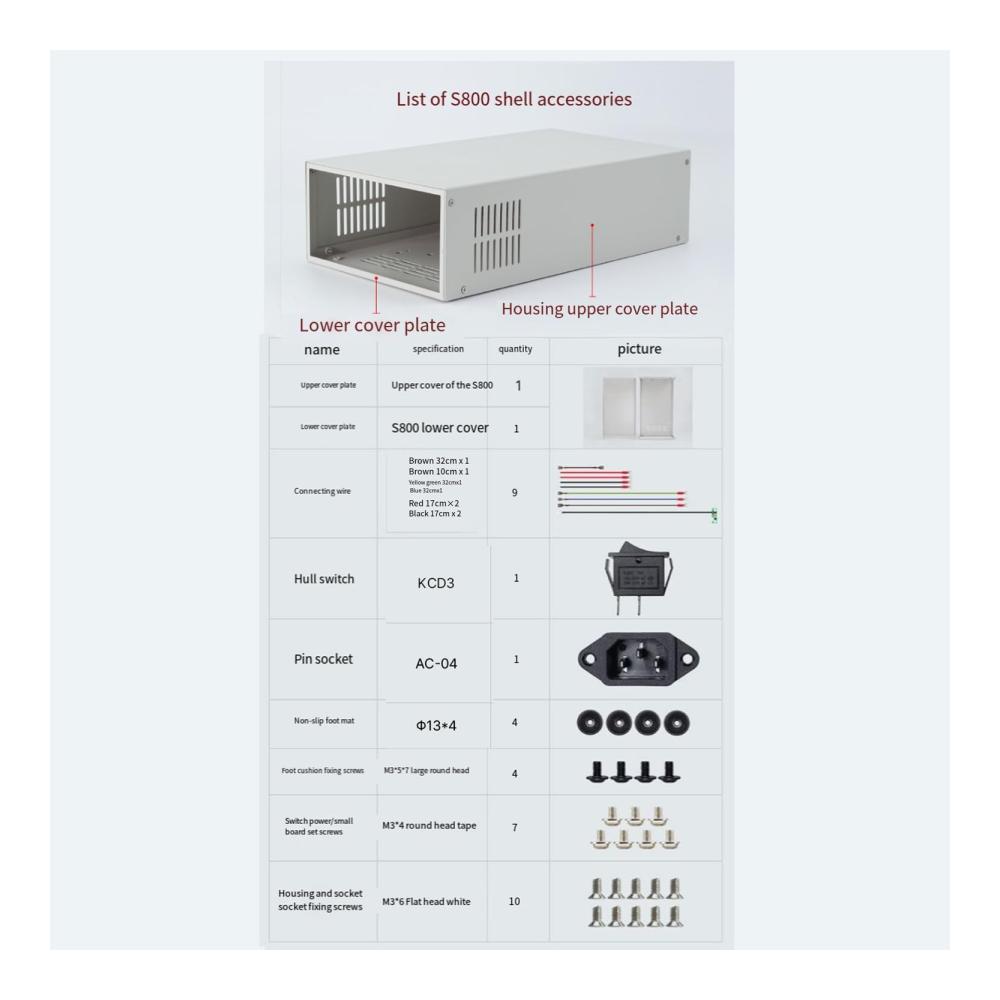

Montageschritt: 1. Überprüfen Sie Zubehör:Überprüfen Sie,ob das Zubehör des S800 mit der Zubehörliste oder dem Zubehörbild übereinstimmt. Hinweis: Das Gehäusematerial ist etwas weich und kann sich beim Transport leicht verformen.Wenn beim Zusammenbau ein Platz entsteht, richten Sie ihn bitte vor dem Zusammenbau gerade aus.2. Überprüfen Sie den RD60XX: Stellen Sie die Eingangsstromversorgung auf 12 V/1 A ein,um den RD6012 mit Strom zu versorgen, und stellen Sie den 5 V/1 A-Ausgang am RD60XX ein

Montageschritt: Montieren Sie das Schaltnetzteil: Installieren Sie das Schaltnetzteil auf der unteren Platine

Marke : Qutsvosh

Stromquelle : Batteriebetrieben

Farbe : Wie Abgebildet

Artikelgewicht : 1312 Gramm

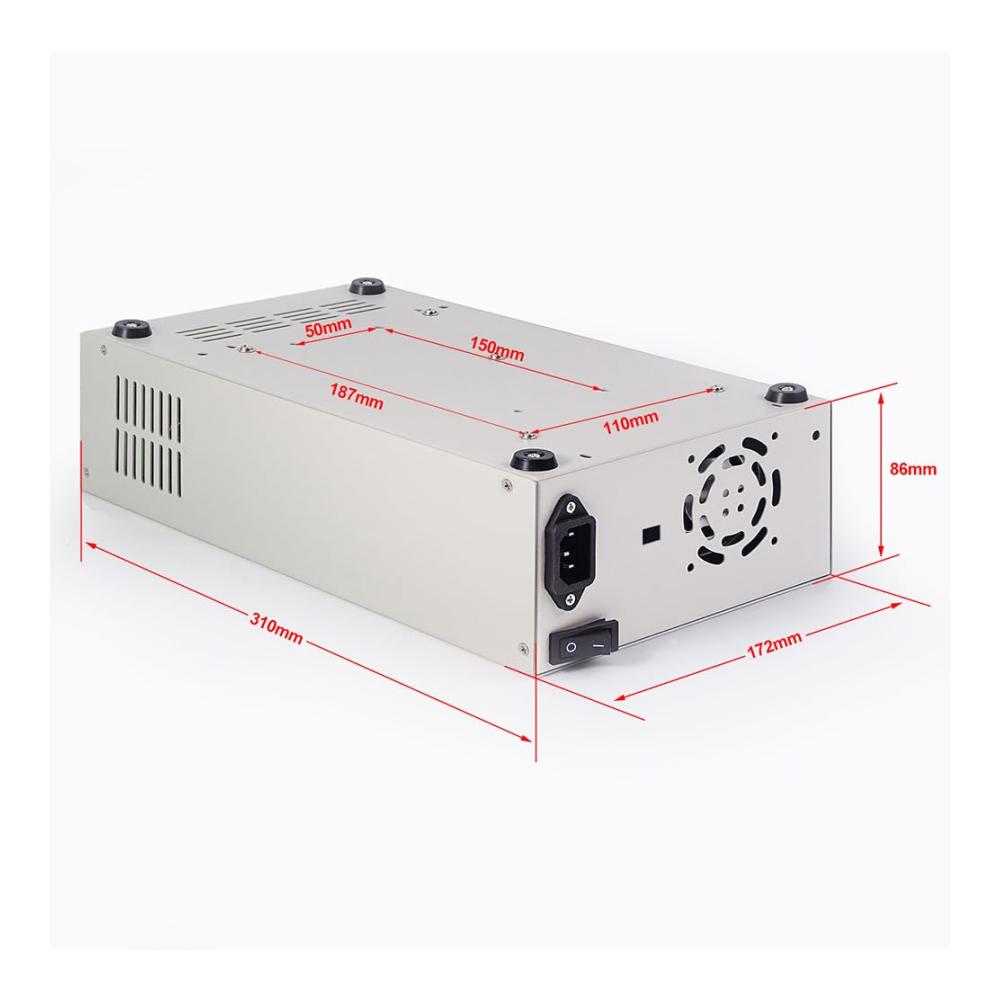

Artikelmaße L x B x H : 37 x 22 x 14 cm

Produktbeschreibungen

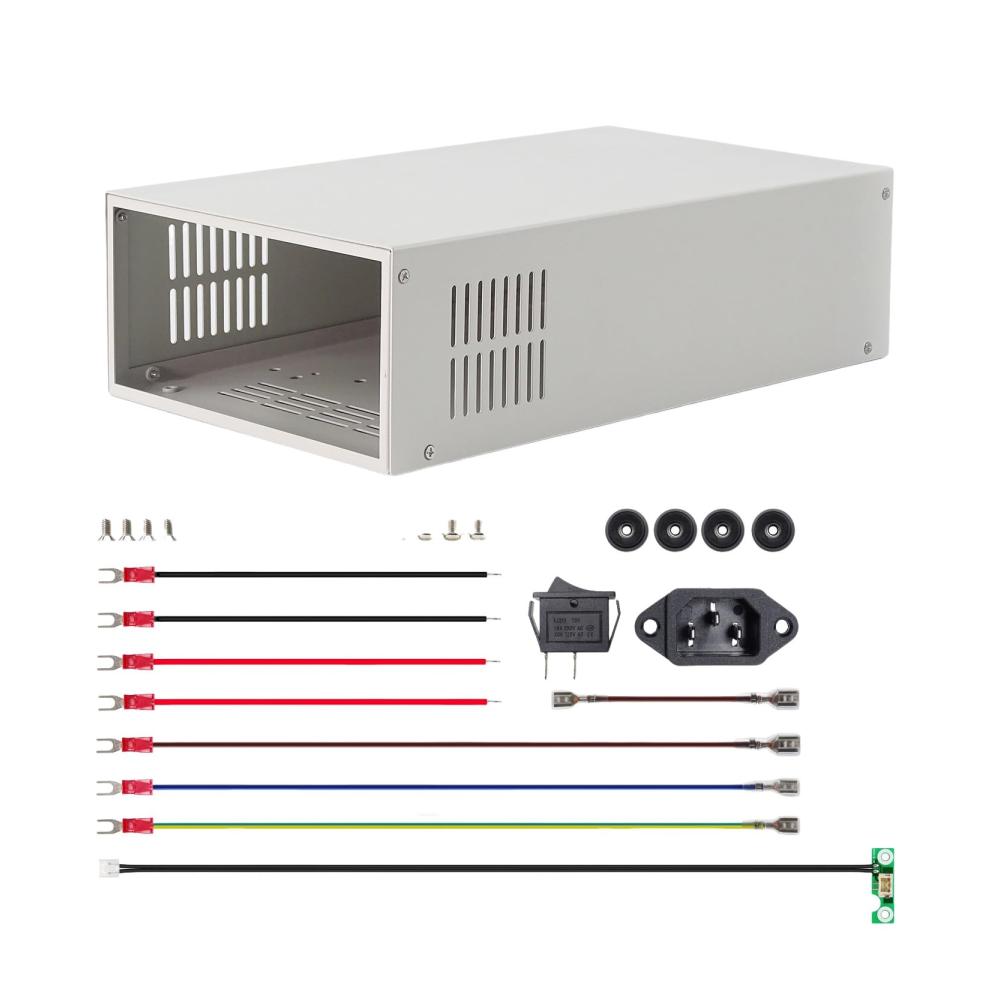

Qutsvosh Test des Schaltnetzteils: Überprüfen Sie den Wring erneut, schalten Sie das Schaltnetzteil ein und verwenden Sie einen Teststift, um den Strom- und Isolationsstatus zu überprüfen. Überprüfen Sie dann mit einem Multimeter, ob der 60-V-Ausgang normal ist, und stellen Sie dann mit einem Schraubenzieher den Ausgang des Schaltnetzteils auf etwa 68 V ein.RD60XX-: Wenn Sie eine CR1220-Batterie haben, legen Sie die Batterie bitte mit der positiven Seite nach oben ein. Wenn Sie ein WiFi-Modul haben, installieren Sie es bitte wie auf dem Bild gezeigt. Installieren Sie das RD60XX richtig an der Vorderseite, andernfalls kann es nicht ordnungsgemäß installiert werden. Wir machen es , um ein Wackeln des RD60XX zu verhindern. Wenn das Gehäuse leicht verformt ist, können Sie das Gehäuse vorsichtig biegen, um es gerade zu machen.Schließen Sie die restlichen Kabel an: Stecken Sie das Kabel des externen Temperatursensors ein, stecken Sie den grünen Anschluss ein und sortieren Sie die Kabel.Befestigen Sie die Schrauben des Gehäuses. Befestigen Sie die Fußpolster.Hinweis: Die Teile umfassen kein NetzteilMaterial: Farbe: Wie abgebildetPaketinhalt:1 x obere Abdeckung1 x untere Abdeckung9 x Verbindungsdrähte1 x KCD3-Marineschalter1 x Produktsteckdose4 x Anti-Rutsch-Pads4 Stück x M3x5x7 große Rundkopfschrauben7 Stück x M3x4 Schrauben10 Stück x M3x6 SchraubenNur der oben genannte Paketinhalt, andere Produkte sind nicht enthalten.Hinweis: Wegen der Lichtreflexion und Bildschirme könnte der Farbeton in den Fotos sowie des tatsächlichen Produkts etwas unterschiedlich sein. Der erlaubte Messfehler ist /- 1-3 cm.

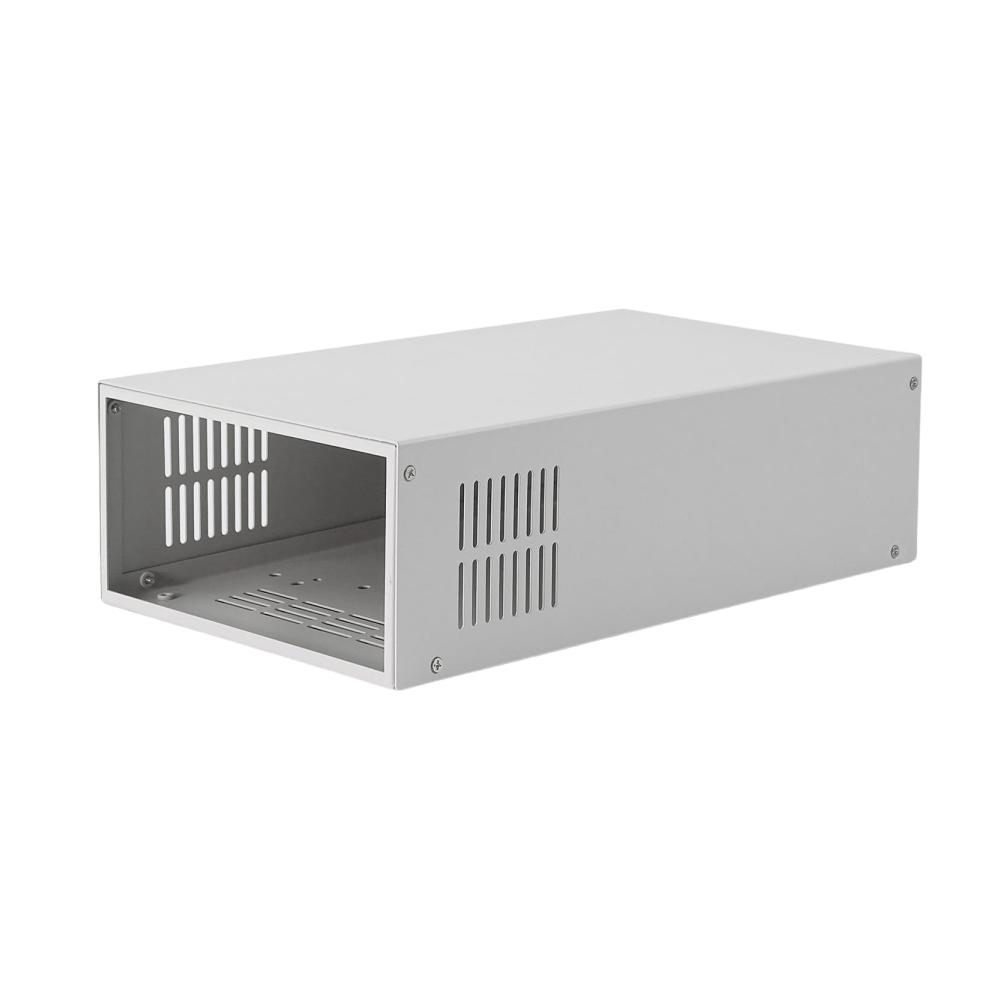

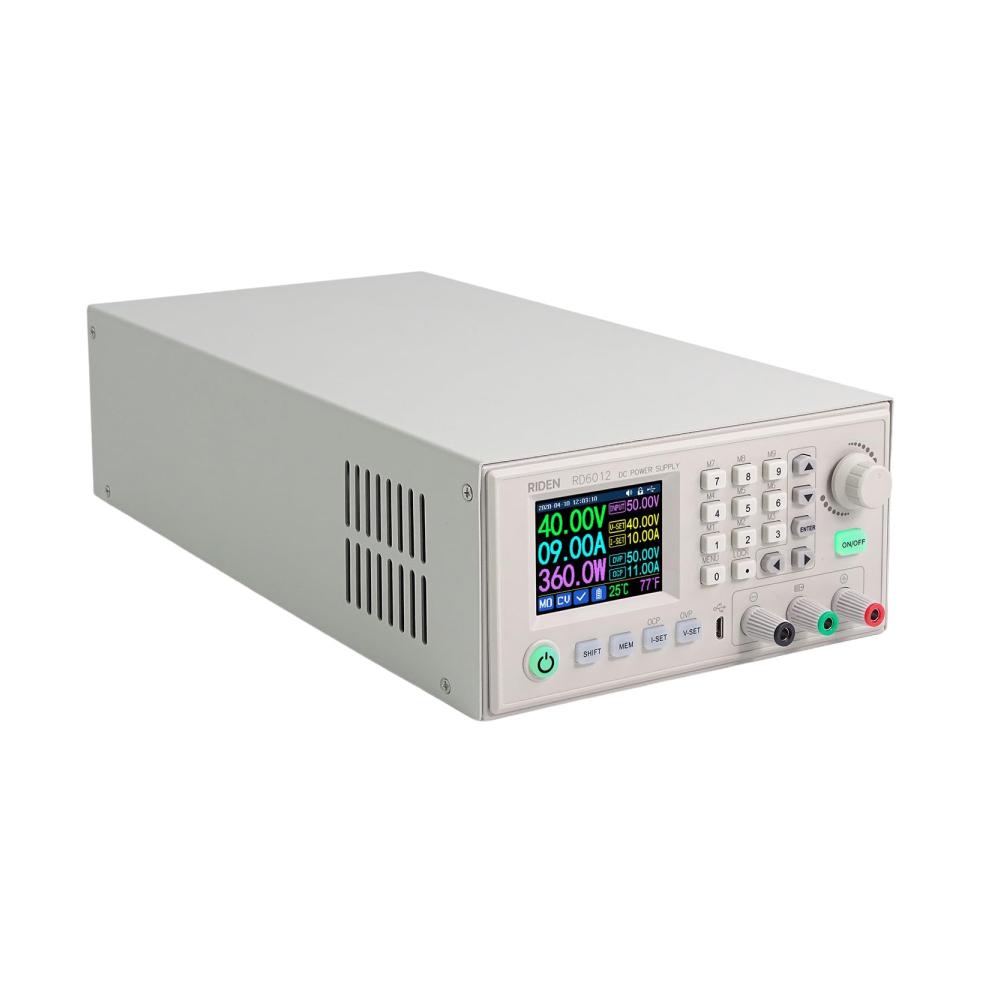

Das Elektroinstallation RD RD6012 RD6018 Digitales Schaltnetzteilgehäuse S800 ist ein hochwertiges Gehäuse für Iron Shell Spannungswandler-Kits. Mit seiner erstklassigen Konstruktion bietet es optimalen Schutz und Zuverlässigkeit für Ihre Schaltnetzteilanwendungen.

Das Gehäuse ist speziell für die RD6012 und RD6018 Digitale Schaltnetzteile entwickelt und gewährleistet eine sichere Umgebung für deren Funktion. Die S800 Bauweise stellt sicher, dass Ihr Spannungswandler-Kit optimal geschützt ist, während es gleichzeitig einfach zugänglich bleibt.

Das robuste Design und die hochwertigen Materialien machen dieses Gehäuse zur idealen Wahl für den Einsatz in verschiedenen Elektroinstallationen. Die präzise Verarbeitung sorgt für eine passgenaue Integration Ihrer Schaltnetzteilkomponenten.

Nutzen Sie die RD RD6012 RD6018 Digital Schaltnetzteilgehäuse S800, um die Leistung und Lebensdauer Ihrer Elektroinstallation zu optimieren. Verlassen Sie sich auf Qualität und Funktionalität für eine zuverlässige Stromversorgung.
